Mechanizm ringowy typu D

mechanizm ringowy D

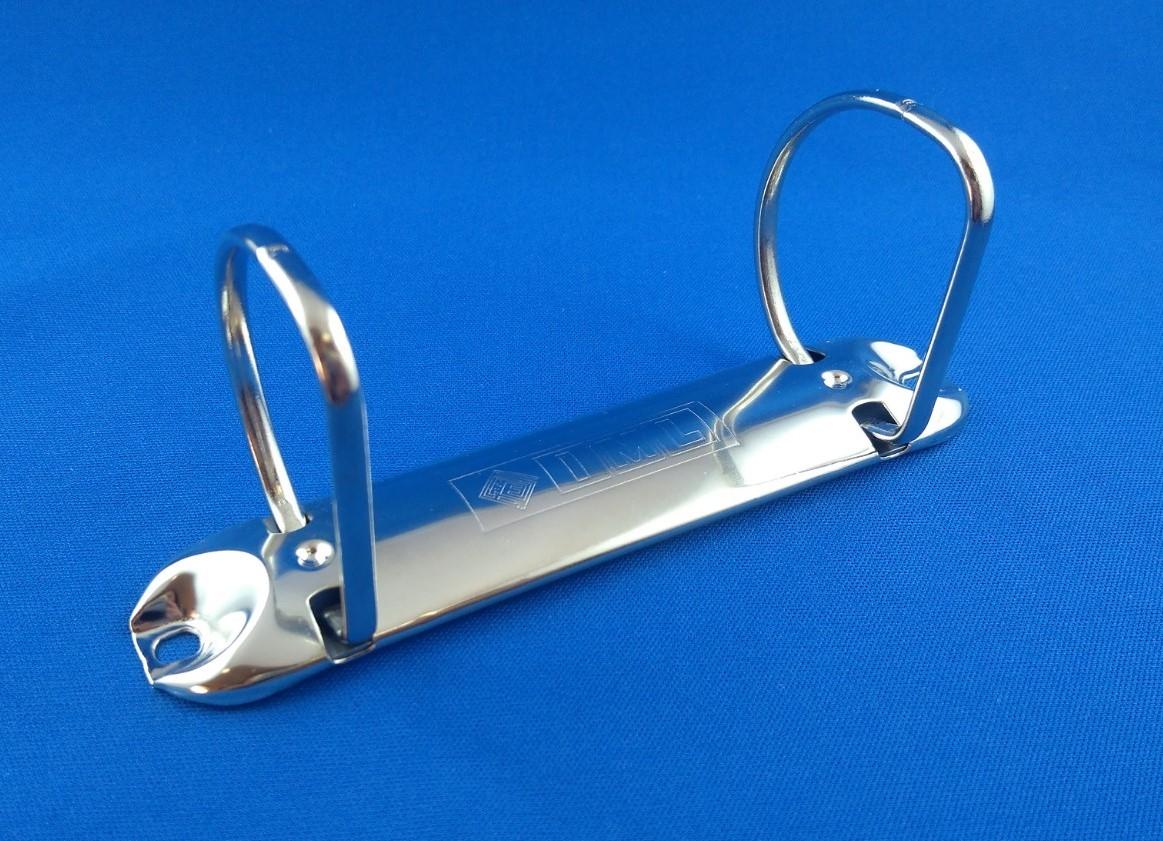

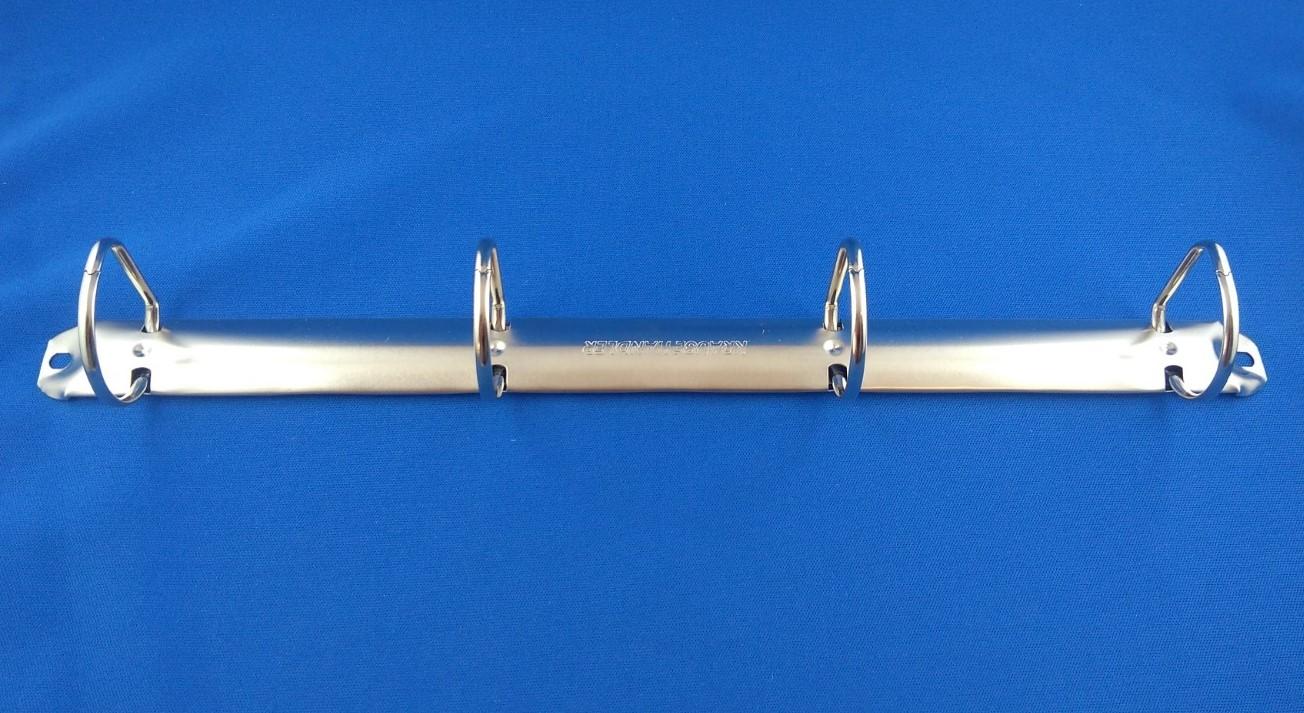

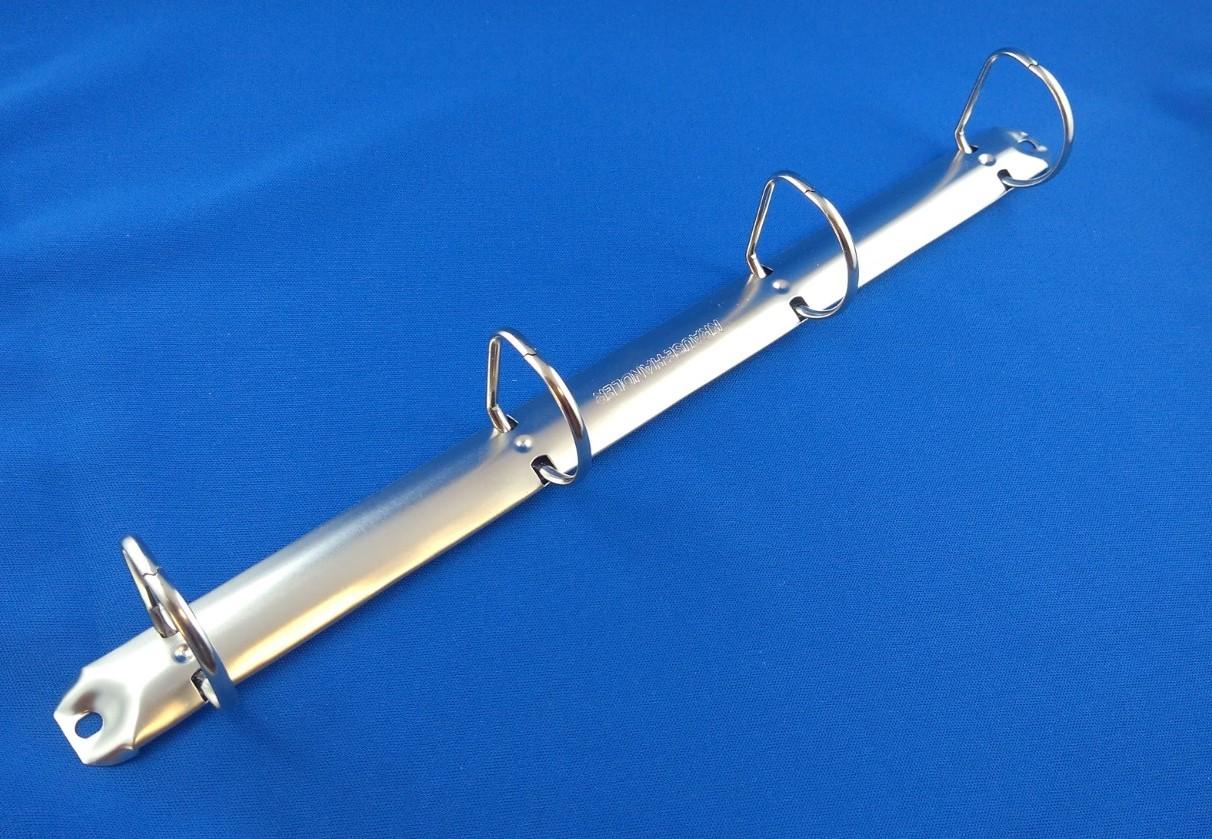

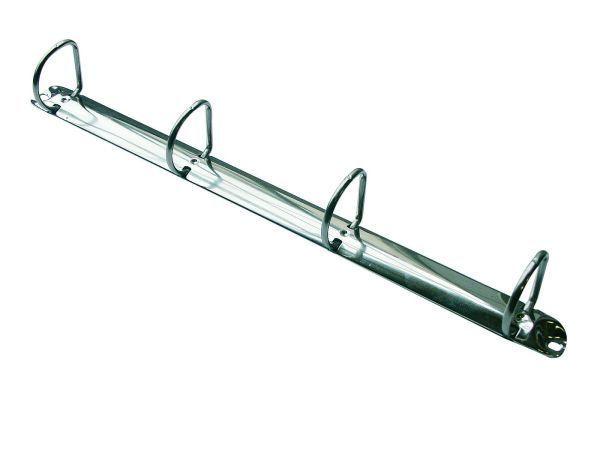

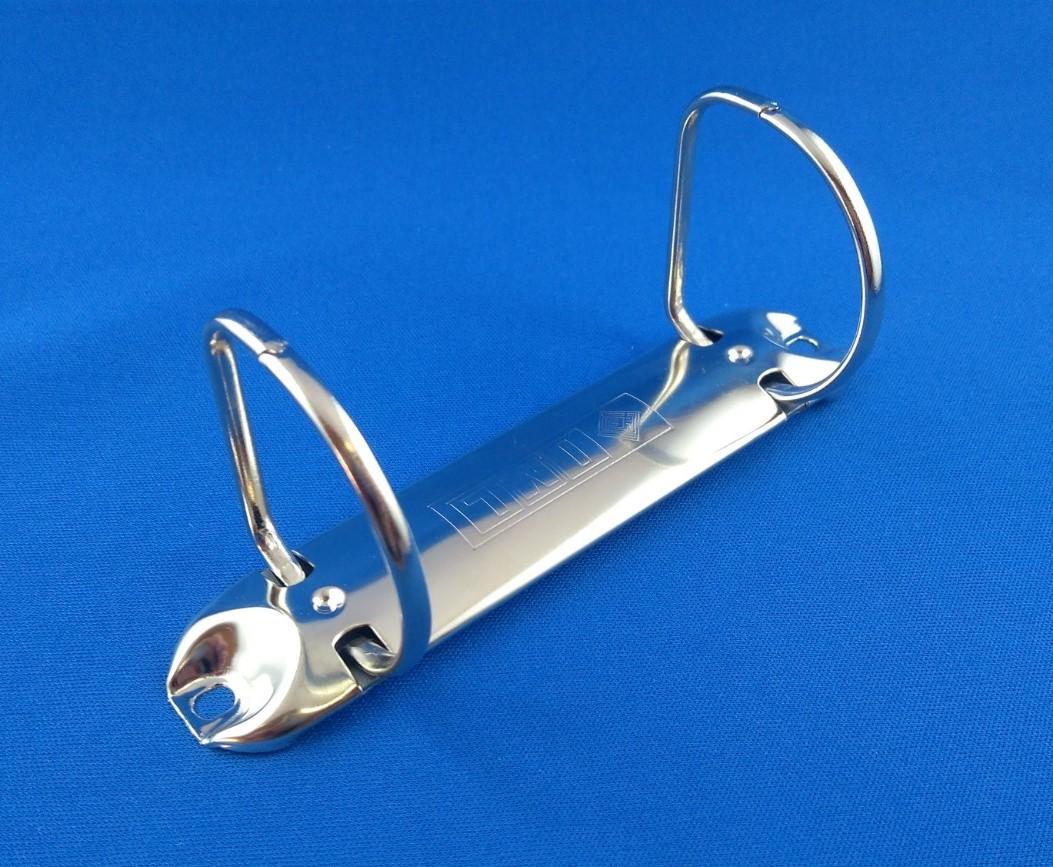

Mechanizmy ringowe typu D używane do produkcji segregatorów, zwane także mechanizmami szczękowymi.
Chcesz poznać ofertę cenową?

Wyślij zapytanie ofertowe. Odpowiemy najszybciej jak to możliwe!

Wyślij zapytanie

Mechanizmy typu D mają kształt półokrągły, charakteryzują się większą pojemnością wkładu niż mechanizmy typu R.

Mechanizmy ringowe mogą się nieco różnić w zależności od dostawy i producenta. Niektóre modele mają charakterystyczny rowek, napis lub są całkiem gładkie.

Mechanizmy ringowe sprzedajemy wyłącznie w pełnych opakowaniach.

Nr katalogowy

rozstaw ringów

Rozstaw ringów (mm)

pojemność D

Pojemność ringu (mm)

wymiary D

Wymiar a (mm)

wymiary D

Wymiar b (mm)

PD 123-2-10

80

10

19

23

PD 123-2-16

80

16

23

27

PD 123-2-20

80

20

27

32

PD 123-2-25

80

25

30

36

PD 123-2-30

80

30

30

40

PD 123-2-35

80

35

39

47

PD 123-2-40

80

40

40

52

PD 123-2-45

80

45

44

58

PD 123-2-50

80

50

42

65

PD 123-2-52

80

52

44

67

PD 133-2-55

80

55

57

71

PD 133-2-60

80

60

55

75

PD 133-2-65

80

65

61

82

PD 210-4-15

45-65-45

16

23

27

PD 210-4-20

45-65-45

20

27

32

PD 210-4-25

45-65-45

25

29

36

PD 210-4-30

45-65-45

30

35

42

PD 210-4-35

45-65-45

35

39

47

PD 210-4-40

45-65-45

40

40

53

PD 210-4-45

45-65-45

45

46

56

PD 210-4-50

45-65-45

50

48

62

PD 210-4-55

45-65-45

55

57

71

PD 210-4-65

45-65-45

65

61

82

PD 287-4-10

80-80-80

10

20

22

PD 287-4-16

80-80-80

16

23

27

PD 287-4-20

80-80-80

20

27

32

PD 287-4-25

80-80-80

25

29

36

PD 287-4-30

80-80-80

30

30

39

PD 287-4-35

80-80-80

35

39

47

PD 287-4-40

80-80-80

40

40

52

PD 287-4-45

80-80-80

45

44

58

PD 287-4-45 3e

80-80-80

45

44

58

PD 287-4-50

80-80-80

50

42

65

PD 287-4-50 3e

80-80-80

50

42

65

PD 287-4-52

80-80-80

52

44

65

PD 287-4-52 3e

80-80-80

52

44

65

PD 299-4-55 3e

80-80-80

55

57

71

PD 299-4-60 3e

80-80-80

60

55

75

PD 299-4-65 3e

80-80-80

65

61

82

*3e – mechanizm dostępny także z mocowaniem na 3 nity

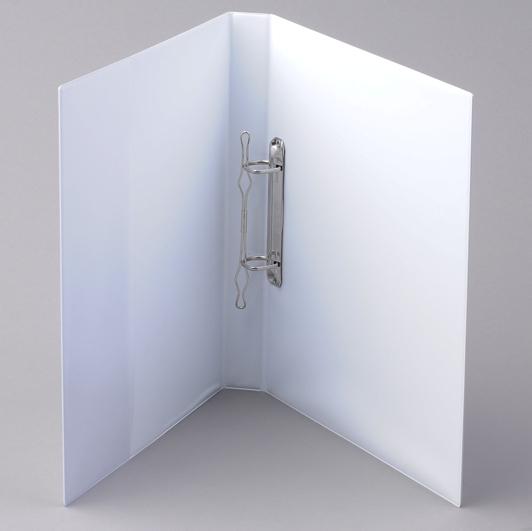

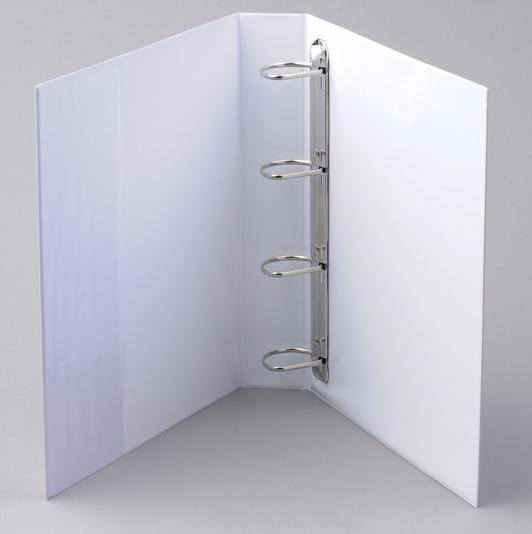

Mechanizmy ringowe typu D wykorzystywane są w segregatorach reklamowych i ofertowych.
