Mechanizm ringowy typu Q

Mechanizmy ringowe typu Q o największej pojemności wkładu, zwane także mechanizmami szczękowymi.

Chcesz poznać ofertę cenową?

Wyślij zapytanie ofertowe. Odpowiemy najszybciej jak to możliwe!

Wyślij zapytanie

mechanizmy ringowe Q
mechanizmy ringowe Q

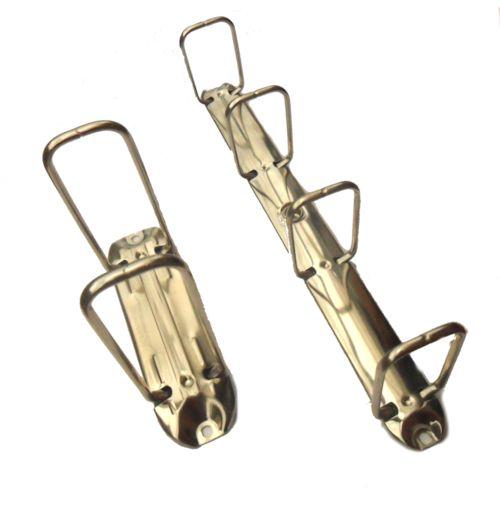

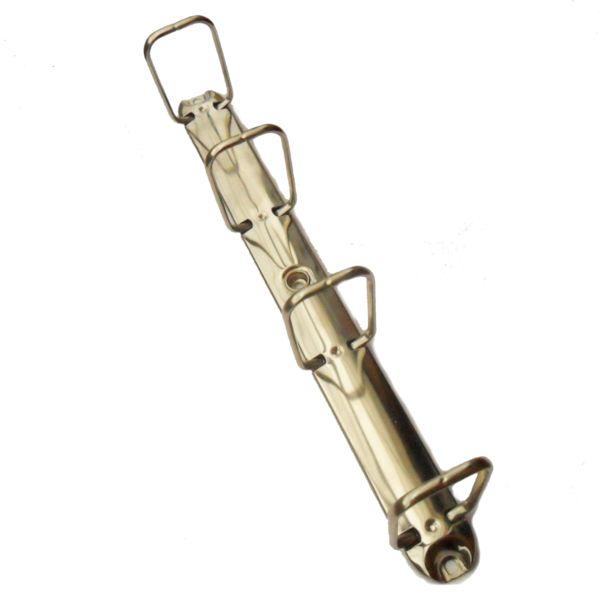

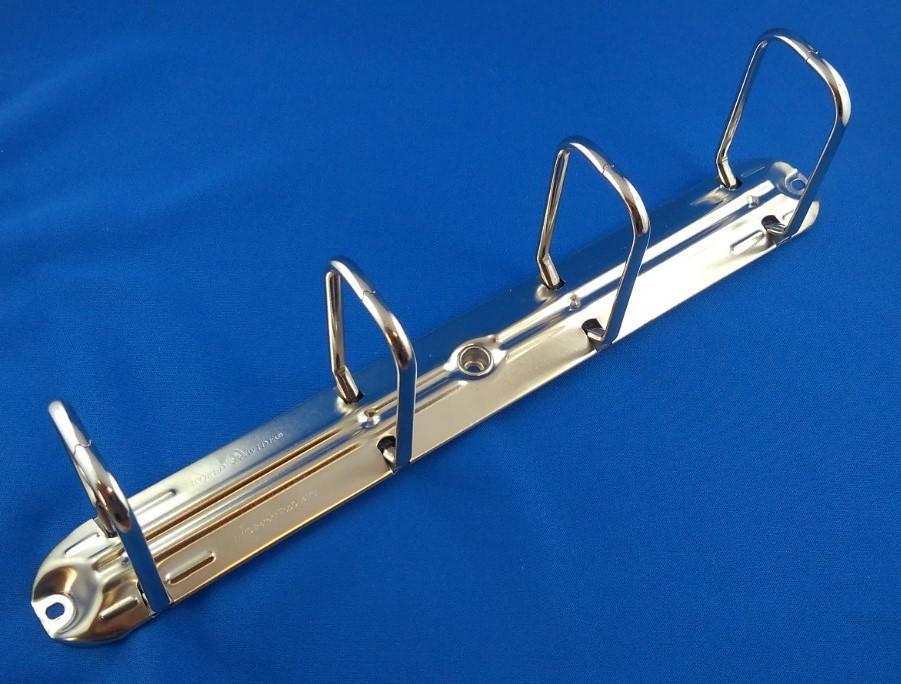

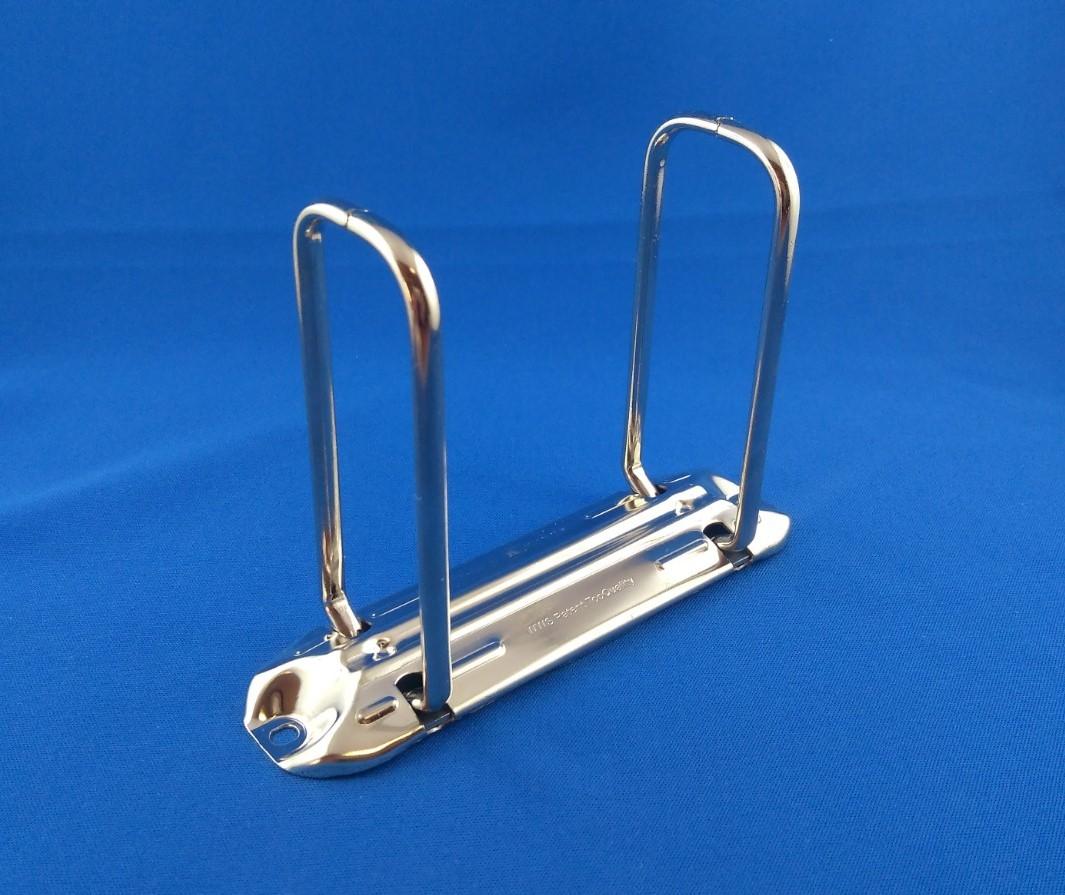

Mechanizm typu Q cechuje się największą pojemnością wkładu spośród wszystkich rodzajów mechanizmów ringowych, dzięki czemu jest w stanie utrzymać grube i ciężkie materiały.

Mechanizmy ringowe mogą się nieco różnić w zależności od dostawy i producenta. Niektóre modele mają charakterystyczny rowek, napis lub są całkiem gładkie.

Mechanizmy ringowe sprzedajemy wyłącznie w pełnych opakowaniach.

Nr katalogowy	Rozstaw ringów (mm)	Pojemność ringu (mm)	Wymiar a (mm)	Wymiar b (mm)
PQ 123-2-18	80	18	24	27
PQ 123-2-20	80	20	24	31
PQ 123-2-25	80	25	25	36
PQ 123-2-30	80	30	30	42
PQ 123-2-35	80	35	30	47
PQ 123-2-40	80	41	31	54
PQ 123-2-45	80	43	33	56
PQ 123-2-50	80	50	34	64
PQ 123-2-52	80	53	32	67
PQ 133-2-55	80	54	40	69
PQ 133-2-65	80	65	43	82
PQ 133-2-80	80	80	39	97
PQ 210-4-20	45-65-45	20	24	31
PQ 210-4-30	45-65-45	30	30	42
PQ 210-4-35	45-65-45	35	30	47
PQ 210-4-40	45-65-45	40	31	54
PQ 210-4-45	45-65-45	45	36	56
PQ 210-4-50	45-65-45	50	36	52
PQ 210-4-52	45-65-45	55	34	65
PQ 210-4-55	45-65-45	60	40	69
PQ 210-4-65	45-65-45	65	43	82
PQ 287-4-20	80-80-80	20	24	31
PQ 287-4-25	80-80-80	25	25	36
PQ 287-4-30	80-80-80	30	30	42
PQ 287-4-35	80-80-80	35	30	47
PQ 287-4-40	80-80-80	41	31	54
PQ 287-4-45	80-80-80	45	36	56
PQ 287-4-50	80-80-80	50	36	62
PQ 287-4-52	80-80-80	52	34	65
PQ 287-4-52 3e	80-80-80	53	34	65
PQ 299-4-55 3e	80-80-80	54	40	69
PQ 299-4-65 3e	80-80-80	65	43	82
PQ 299-4-80 3e	80-80-80	80	39	97

*3e – mechanizm dostępny także z mocowaniem na 3 nity

Mechanizmy ringowe typu Q wykorzystywane są w segregatorach do produkcji wzorników – wysokie mechanizmy Q są w stanie utrzymać grubą tekturę, panele, skóry, płytki.
